【摘要】

       眾所周知，供電局對160kVA以上的變壓器用戶有功率因數的考核，用戶功率因數低于0.9以下會有罰款，然而，很多用戶可能并不清楚如何提高功率因數。本文通過南德對一個有機化工染料公司的配電房無功補償改造案例，詳細闡述了如何提升和優化工業企業的功率因數，從而避免電費罰款，降低企業運營成本。

【關鍵詞】

功率因數|無功補償|電費罰款|智能電容器|APF

【項目概況】

     該化工染料公司成立于1989年，占地面積達340畝，主要生產各類高性能有機顏料及顏料中間體，年生產能力超過5萬噸，是國內頂尖的顏料專業生產企業之一。由于其生產過程的特殊性質，該公司對電能質量的要求極為嚴格，必須確保生產設備穩定運行，以保證產品質量的穩定性。

【解決方案】

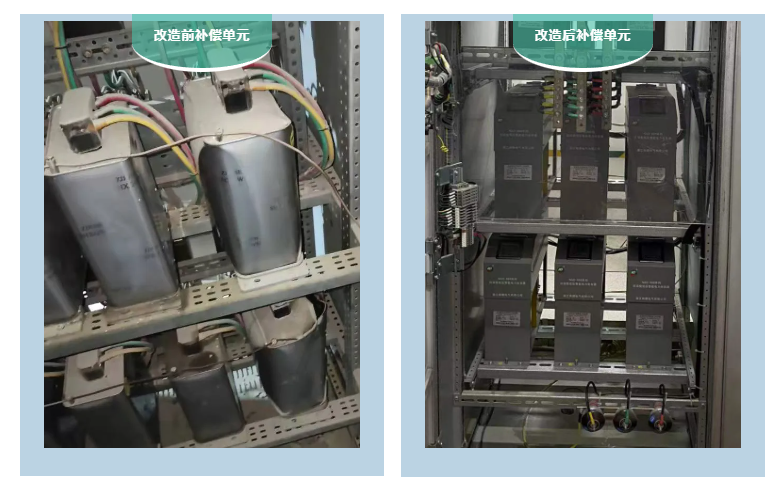

      去年，該化工染料公司出現了電容器鼓包、燒毀的問題，造成了無功補償不足，功率因數下降，進而導致力調電費罰款。為了解決這一問題，南德對該染料公司的1#配電房兩臺1000kVA變壓器和3#配電房兩臺630kVA變壓器進行了諧波治理，將原有的不帶電抗的電力電容器替換為智能電容器，從而有效地抑制了5次和7次諧波的產生。經過治理，功率因數提升至0.95左右。

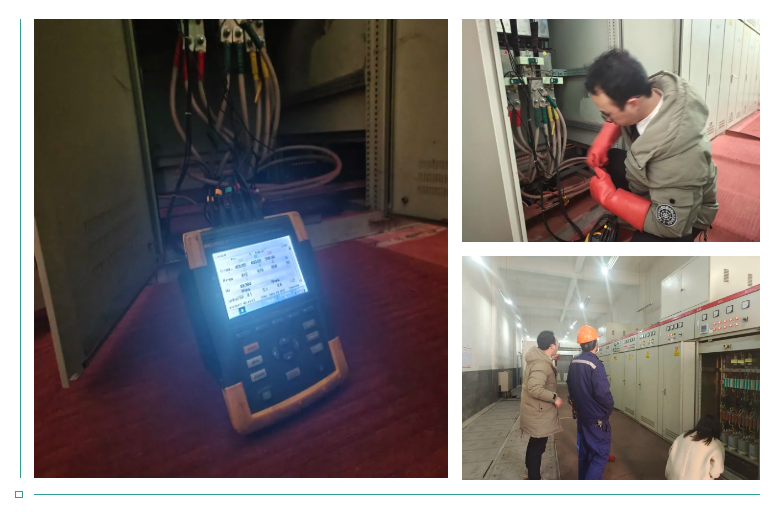

      今年，南德對該化工染料公司進行了不定期的巡檢，以確認1#和3#配電房的電能質量各項參數是否達標。同時，南德技術人員還對其他未改造的配電房進行了整體的電能質量檢測，發現存在較為嚴重的諧波污染問題。為了避免諧波污染再次對不帶電抗的電力電容器造成損壞，南德配置了低壓有源濾波柜。低壓有源濾波柜可以有效濾除電網中的諧波含量，提高電能質量，降低線損，提高電網的負載能力和供電質量。

【治理效果】

• 有效抑制諧波，降低電容器、生產負載損耗，延長使用壽命。
• 保證安全生產，避免電氣火災

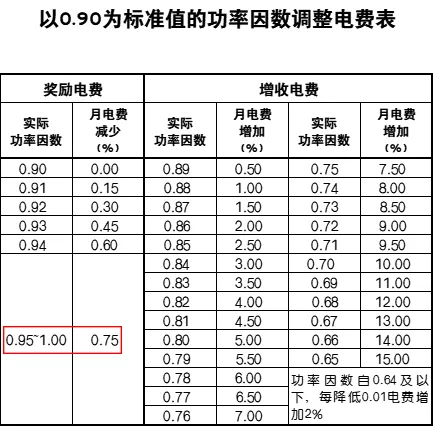

• 功率因因數從0.82提升至0.95左右，避免了原本每月需要多交的2~3萬的力調電費罰款，并且獲得電費獎勵。（下表是適用于160千伏安以上的工業用戶，功率因數調整電費對照標準。）

【項目涉及產品介紹】

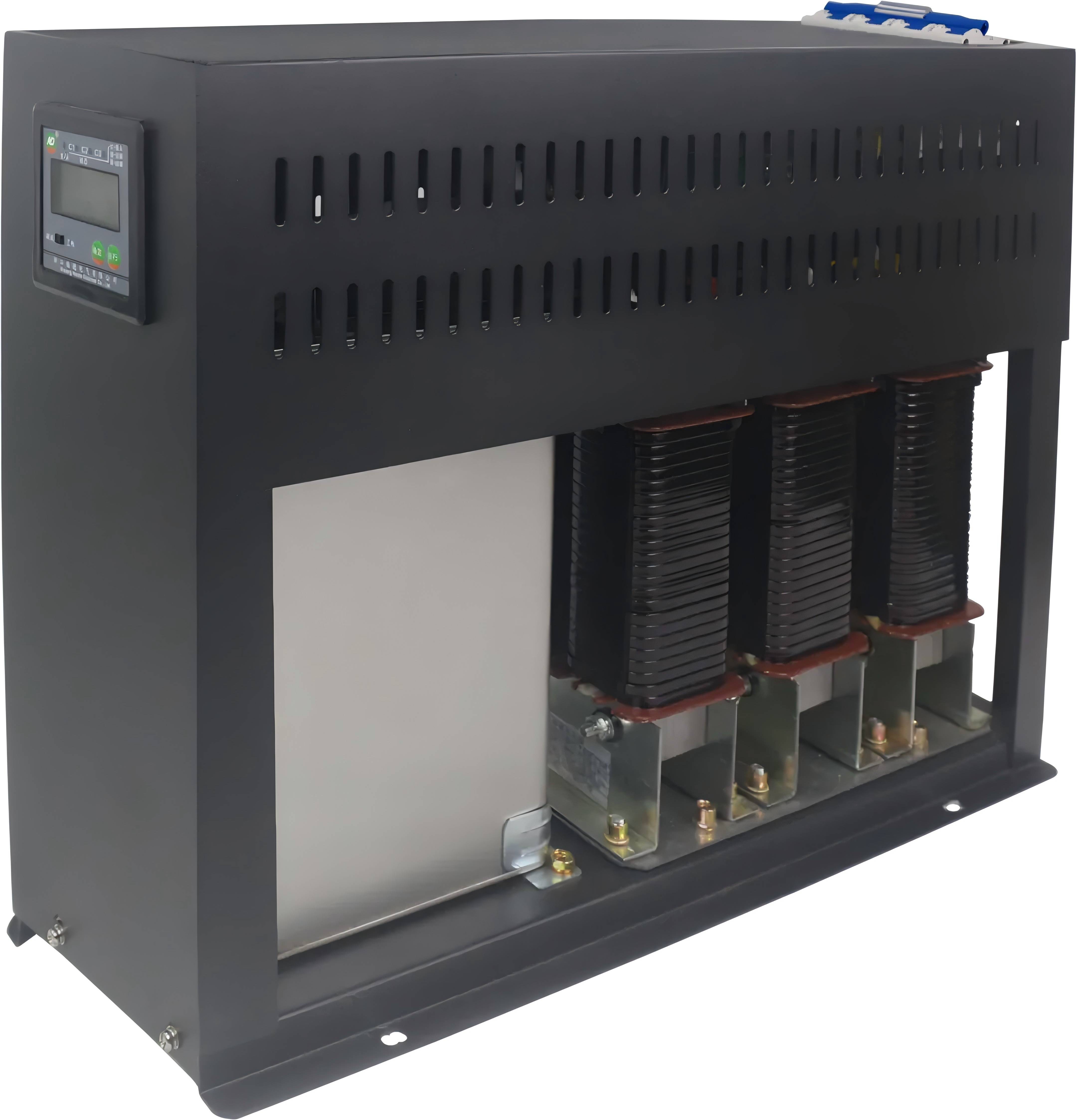

>>NAD-800S/480-30P7抗諧型智能電容器

     主要應用于有諧波場合的無功補償產品，對諧波無放大作用，不會產生諧振，有一定的吸收消除諧波的功能。可適用于3次，5次及以上諧波電氣環境，有結構簡潔、性價比高、維護簡便等多項優點。

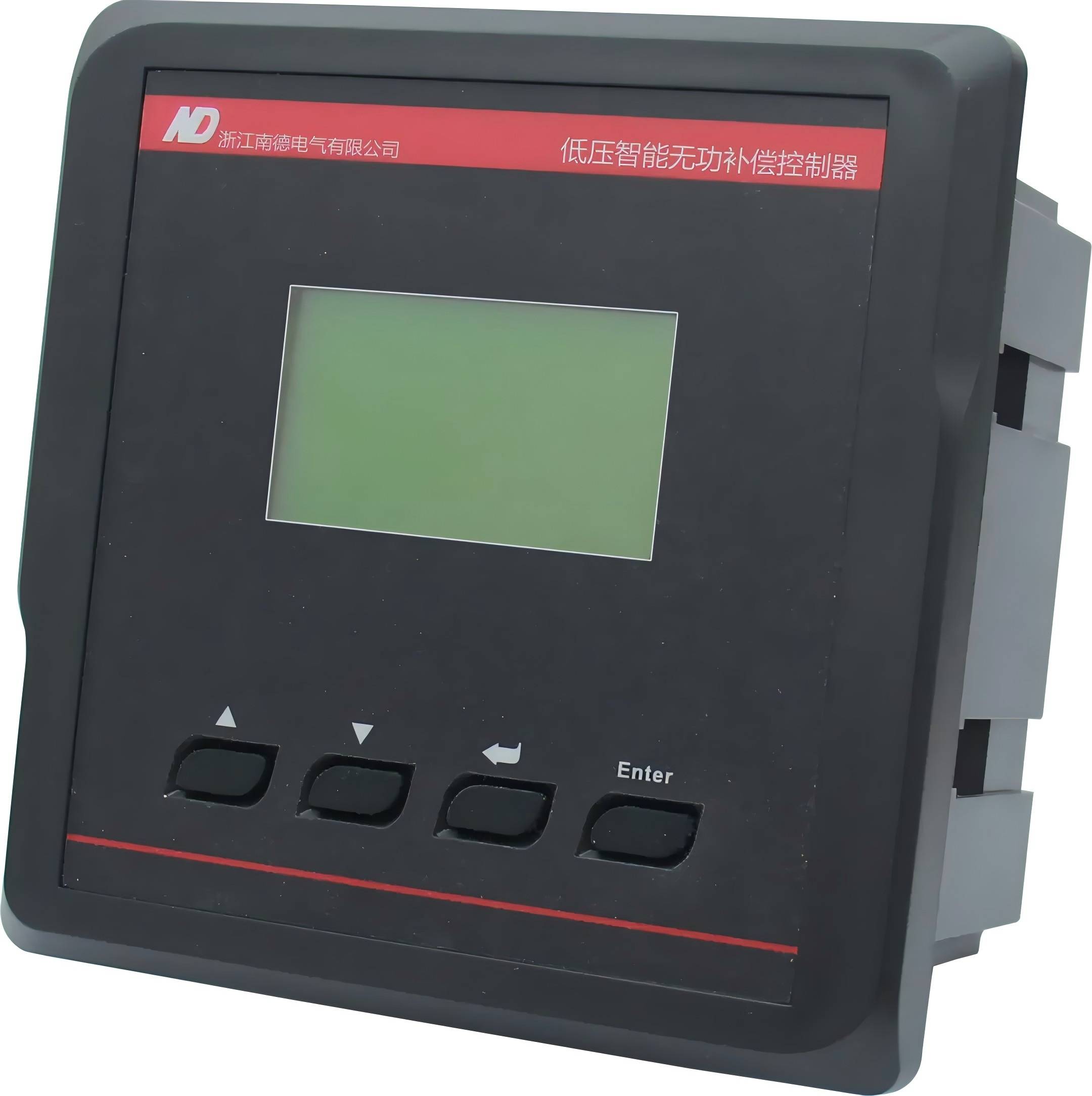

>>NAD-868K1無功補償控制器

    與低壓智能電容器配套使用，人機交互界面友好，可檢測和顯示智能電容器運行工況、投切狀態，以及更具無功功率與功率因數自動控制投切電容器的操作，適用于功率因數變動大的場合，通用儀表尺寸，安裝方便。

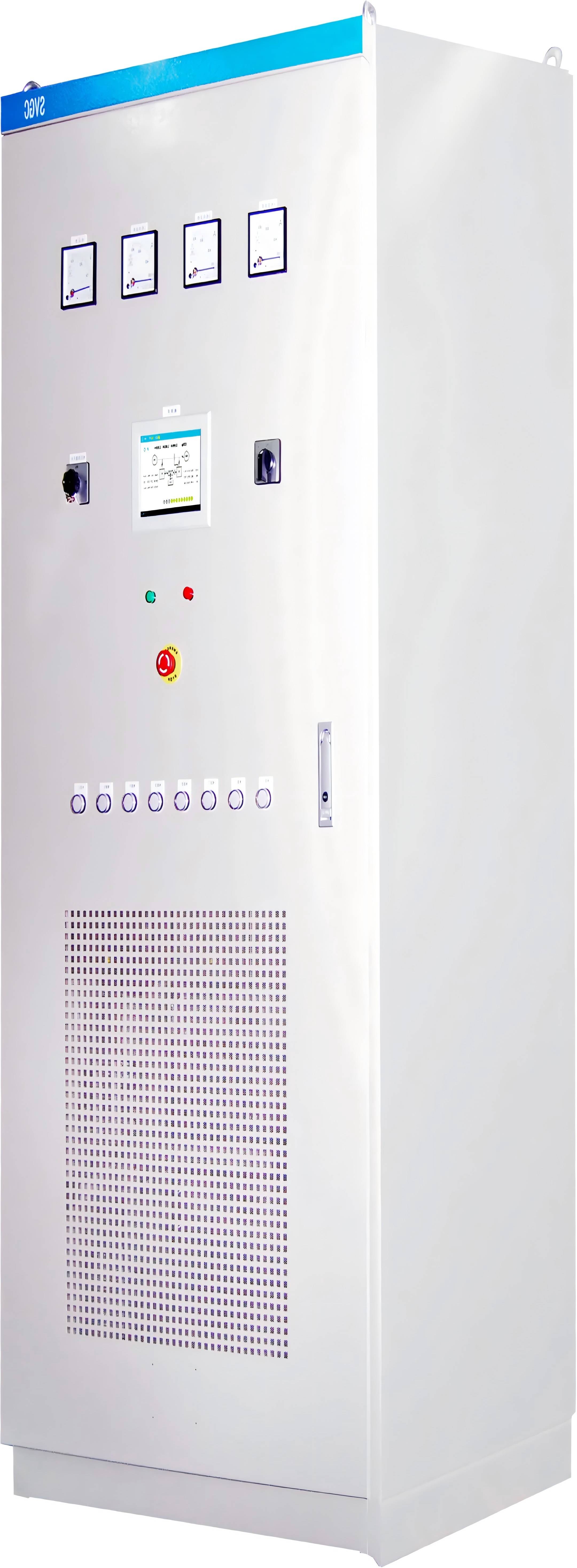

>>低壓有源濾波柜

       集濾波、電網監測于一體，不但可以通過濾除電網中的諧波含量，提高用電質量，降低線損，提高電網的負載能力和提供電能質量，同時能夠實時監測電網的三相電壓、電流、功率因數等電量參數。特別適用于電焊機、氣錘、注塑機、密煉機、中頻爐、軋機、起重機、電梯等特別需要濾波補償的場合。
